HotFireSponsor
Anmeldungsdatum: 11.04.2007 Beiträge insgesamt: 3675 Alter: 47 HABE FERTIG
|
Verfasst am : Mo, 5. Aug 2013, 23:33 Titel: |
|
|
ollo 950 @ Mo, 5. Aug 2013, 20:27 hat folgendes geschrieben: | Hat hier nicht mal ein Nachrichtentechniker geschrieben nicht kabel kürzen ,da die länge auf die wellen abgestimmt ist oder so |
Stimmt - fast !
Es empfiehlt sich zur Vermeidung von Reflexionen immer ein Vielfaches der Wellenlänge zu nehmen und die Verbinder müssen den richtigen Wellenwiderstand (50 Ω) haben.
Bei GPS ist die Trägerfrequenz des L1-Bandes (f) = 1,57542 GHZ
Lichtgeschwindigkeit (c) = 299.792.458 m/s
Formel: c / f = m
daraus ergibt sich ein Lambda von 19,029cm und damit eine optimale Antennenlänge von m / 2 = 9,5 cm.
Für die Zuleitung (verm. RG58) muß ich auf die 19,029cm noch den Verkürzungsfaktor von 0,66 multiplizieren und komme auf 12,559cm.
Somit machen Kabellängen von 12,6cm / 25,1cm / 37,7cm / 50,2cm usw. Sinn - ich habe aber auch mit meiner 20cm Verlängerung am SIRF3 vollen Empfang.
Da das bei mir schon fast 20 Jahre her ist aber ohne GEWÄHR ;-)
_________________
KTM & HUSQVARNA - STAMMTISCH |
|
Nach oben |
|
NoCarrierModerator
Anmeldungsdatum: 06.08.2004 Beiträge insgesamt: 5255 KTM LC8 Adv 950 S, 2003 KTM 625 SXC, 2005
|
Verfasst am : Di, 6. Aug 2013, 8:00 Titel: |
|
|
ollo 950 @ Mo, 5. Aug 2013, 20:27 hat folgendes geschrieben: | Hat hier nicht mal ein Nachrichtentechniker geschrieben nicht kabel kürzen ,da die länge auf die wellen abgestimmt ist oder so |
Gucksdu meinen Link oben
Die Erfahrung zeigt aber, dass es Wurscht is
_________________ better a rainy day in the hills than a sunny in the office... |
|
Nach oben |
|
OstMarkusSponsor
Anmeldungsdatum: 24.01.2004 Beiträge insgesamt: 3385 KTM 790 Adv R → 8.000 km
|
Verfasst am : Di, 6. Aug 2013, 8:40 Titel: |
|
|
wusste gar nicht, dass Kabelkuerzen ein Studiengang ist!
|
|
Nach oben |
|
HotFireSponsor
Anmeldungsdatum: 11.04.2007 Beiträge insgesamt: 3675 Alter: 47 HABE FERTIG
|
Verfasst am : Di, 6. Aug 2013, 9:19 Titel: |
|
|
OstMarkus @ Di, 6. Aug 2013, 8:40 hat folgendes geschrieben: | wusste gar nicht, dass Kabelkuerzen ein Studiengang ist! |
Im HF Bereich schon, da hier nicht Plus und Minus irgendwo ankommen müssen sondern hier wird eine Welle geführt und das meist im Kurzschlussbetrieb, welcher Aufwand dabei teilweise betrieben wird kannst Du hier sehen:
Reusenleitung des Langwellensenders Solec Kujawski in Polen
Wenn Du Dich aber einfach an die Sachen hältst wie "NICHT LÖTEN" sondern 50 Ohm Koaxverbindungen nutzen und ggf. ein Vielfaches von 12,6cm bei Deiner Kabellänge nutzt wird das TOP funktionieren.
_________________
KTM & HUSQVARNA - STAMMTISCH |
|
Nach oben |
|
OstMarkusSponsor
Anmeldungsdatum: 24.01.2004 Beiträge insgesamt: 3385 KTM 790 Adv R → 8.000 km
|
Verfasst am : Di, 6. Aug 2013, 11:30 Titel: |
|
|
Mache ich morgen. Vielen Dank fuer die Tips!
|
|
Nach oben |
|
NoCarrierModerator
Anmeldungsdatum: 06.08.2004 Beiträge insgesamt: 5255 KTM LC8 Adv 950 S, 2003 KTM 625 SXC, 2005
|
Verfasst am : Di, 6. Aug 2013, 11:53 Titel: |
|
|
OstMarkus @ Di, 6. Aug 2013, 8:40 hat folgendes geschrieben: | wusste gar nicht, dass Kabelkuerzen ein Studiengang ist! |
HF hält sich nicht an physikalische Gesetze
_________________ better a rainy day in the hills than a sunny in the office... |
|
Nach oben |
|
OstMarkusSponsor
Anmeldungsdatum: 24.01.2004 Beiträge insgesamt: 3385 KTM 790 Adv R → 8.000 km
|
Verfasst am : Do, 8. Aug 2013, 10:38 Titel: |
|
|
LmaA! Da kriegste ja Warzen an den Fingern, bei dem Gefummel mit den duennen Kabeln. Nix fuer mich! Hab mir nochmal so eine Antenne bestellt (12,- Euro) und werde die mit 5 m Kabel verbauen.
Jemand Interesse an einer Antenne mit nach ca. 7,5cm Kabel dran?
|
|
Nach oben |
|
OstMarkusSponsor
Anmeldungsdatum: 24.01.2004 Beiträge insgesamt: 3385 KTM 790 Adv R → 8.000 km
|
Verfasst am : Sa, 10. Aug 2013, 13:24 Titel: |
|
|

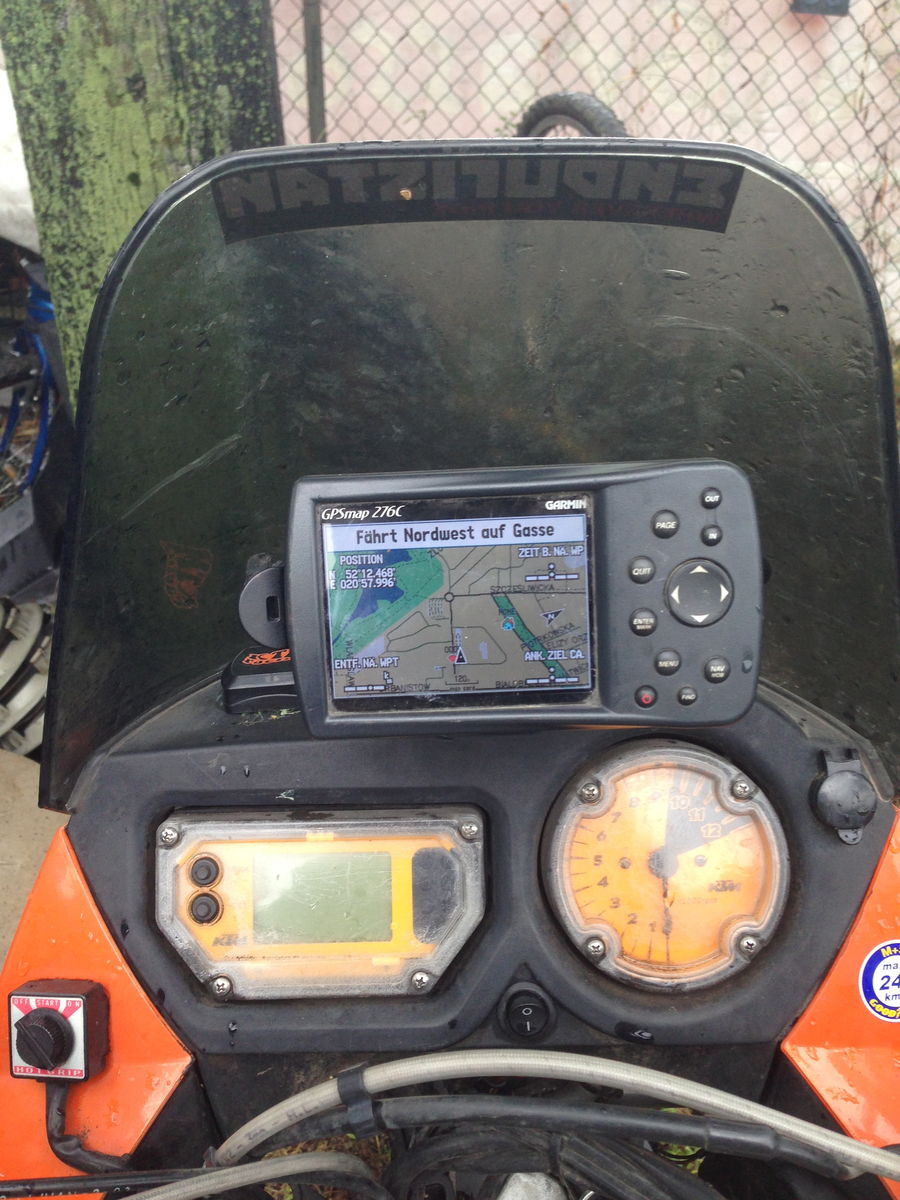

auch das erledigt:
Beschreibung: |
|
Dateigröße: |
185.45 KB |
Angeschaut: |
585 mal |
|
|
|
