Was für ein Stecker ist das?

Anmeldungsdatum: 12.12.2018

Hallo zusammen,

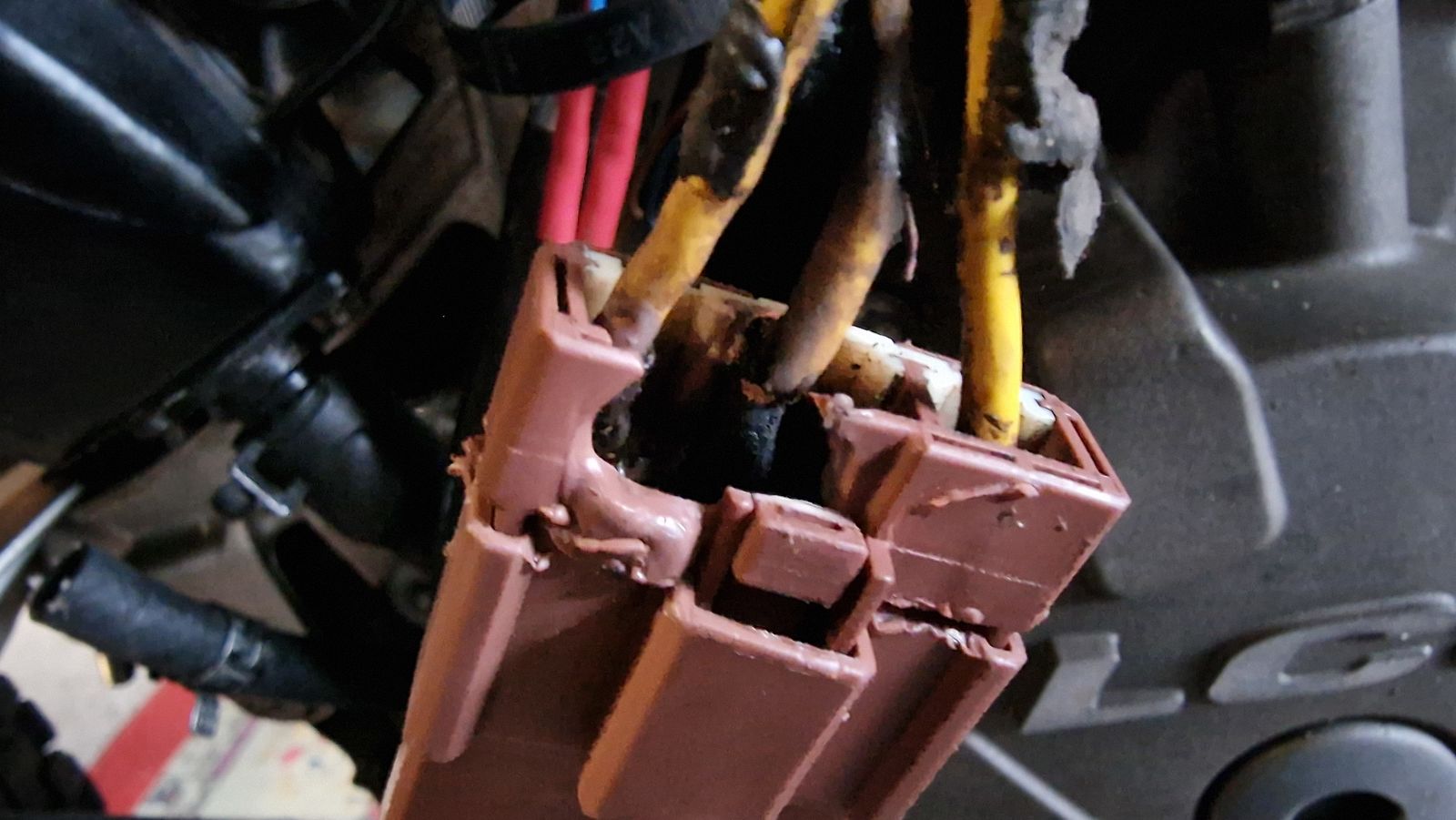

kann mir jemand verraten was das für ein Stecker ist? (990 S ’06)

Ich treffe ihn immer wenn ich bei der Batterie bin… und er sieht nicht gut aus.
Im Werkstatthandbuch kann ich weder einen finden der so ausschaut, noch sich an dieser Position befindet (auf dem Battariegehäuse).

Hab ihn vorsorglich mit Kontaktspray geflutet, in ein Stück alten Fahrradschlauch gepackt und hoffe halt, dass er weiterhin “Ruh' gibt…”

Aber wissen tät ich‘s trotzdem gerne.

Grüße
Christian

Verfasst am : Di, 18. Apr 2023, 18:41 Titel:

Lichtmaschine

Verfasst am : Di, 18. Apr 2023, 19:03 Titel:

Zwischen Regler und Lima

Verfasst am : Di, 18. Apr 2023, 19:35 Titel:

Aha, vielen Dank!
Wenn man weiß wonach man suchen muss, findet sich auch was.

Verfasst am : Mo, 24. Apr 2023, 22:19 Titel:

Zerbröselt ganz gern mal. Trenn ihn mal und schau dir den Zustand än. Aber nicht wenn du evtl gerade vorhast noch ne Runde zu drehen.

Verfasst am : Di, 25. Apr 2023, 6:22 Titel:

So wie der aussieht, wird er diese Saison nicht überleben.
Besorge dir zur Vorsicht einen neuen Stecker und befestige ihn dann unter dem linken Tank an dem Motorträger.
Aber auch da kann er nach einigen Jahren anfangen zu kokeln.
Habe es schon zum 2. mal hinter mir.

Verfasst am : Di, 25. Apr 2023, 7:40 Titel:

Hallo,

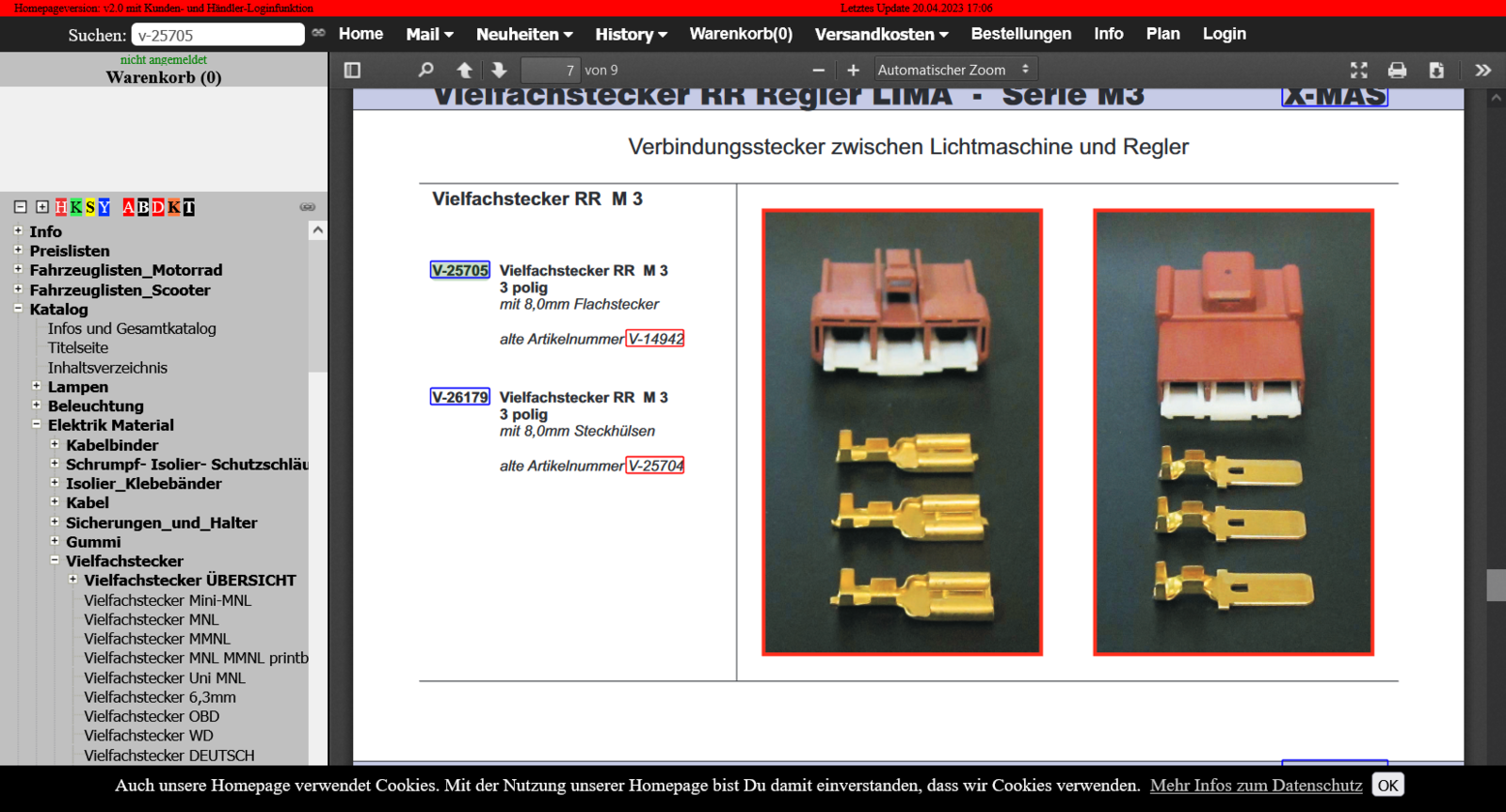

die Steckverbinder bekommst du hier: https://www.xmas1.at/
Schau unter Vielfachstecker 3-fach RR Regler Lima.
Würde auch ich vorsorglich erneuern. Das Stück Fahhradschlauch hatte ich zunächst auch drum herum, aber das hält die Feuchtigkeit nur in der Steckverbindung.
Hakim

Verfasst am : Mo, 23. Okt 2023, 17:39 Titel:

So…
nachdem ich dank eurer Hilfe den richtigen Stecker bestellt und montiert habe (er hat tatsächlich noch recht lange gehalten)

hätte ich noch eine Frage:
Ist es egal welche Kabel miteinander verbunden werden?
Ich hatte mir zwar vorsorglich zwei der drei Kabel markiert, welches mit welchem verbunden war… dann aber beim "wurschteln“ eine Markierung verloren…

Jetzt weiß ich nur von einem Kabel sicher, daß es so wie vorher verbunden ist… die beiden anderen sind 50/50 richtig oder eben nicht.
Motor läuft… im Standgas liegen so 14 -15V an der Batterie…

-Überlegung: Lima liefert doch Wechselstrom also wäre die Kabelverbindung egal ??
Ist das richtig und passt so?

Gruß
Christian

Verfasst am : Mo, 23. Okt 2023, 19:17 Titel:

Soweit ich es richtig in Erinnerung habe ist das egal, aber da kommt sicher noch eine fachlich fundierte Antwort 🤷‍♂️

Verfasst am : Di, 24. Okt 2023, 5:41 Titel:

Hallo,
fachlich fundiert Wink

:
Die 3 gelben Kabel sind die Phasenleitungen des (nicht nur) bei der LC8 im Dreieck geschalteten Generators. Da im Regler direkt die Gleichrichtung stattfindet sind weder Phasenlage noch Drehsinn des Stroms von Bedeutung. Weniger fachlich: gäbe es da eine einzuhaltende Reihenfolge der Anschlüsse, hätte man farblich unterschiedliche Kabel verwendet...
Auch interessant, sich mal die Spulenwicklung genauer anzusehen. Unsere 950/990 sind da problemlos, aber es gibt z.B. bei der 1290er einige Fälle durchgeschmorter Lima-Spulen. Aber nicht nur KTM, auch andere Marken sind betroffen.
https://www.youtube.com/watch?v=GWL3YLvtOpE
Hakim

Verfasst am : Di, 24. Okt 2023, 7:11 Titel:

Hallo Achim,

Danke für die fachlich fundierte Antwort - ich bin was Elektrik angeht eine Pfeife, das überlasse ich immer meinem Schwager Wink

Aber wenigstens hatte ich es noch richtig in Erinnerung Laughing

Verfasst am : Di, 24. Okt 2023, 17:13 Titel:

Für den Stecker hab ich vor 2 Jahren mal eine gescheite Alternative gefunden.
Richtig installiert ist er praktisch wartungsfrei, was man vom Original nicht behaupten kann

https://www.automotive-connectors.com/delphi-3-way ....... CwEgVxhoCFs0QAvD_BwE

Verfasst am : Di, 24. Okt 2023, 17:51 Titel:

Super vielen Dank an Hakim und natürlich auch allen anderen.
Mit so einer Rückendeckung schraubt‘s sich einfach entspannter. Very Happy

Christian
