DIAGNOSESTECKER 2009 / OBD / EOBD

Anmeldungsdatum: 11.04.2007

Frage an die BJ.2009 990er ADV Fahrer:

Habt Ihr an Euren Bikes jetzt eigentlich einen Standart oder KTM Diagnosestecker ?

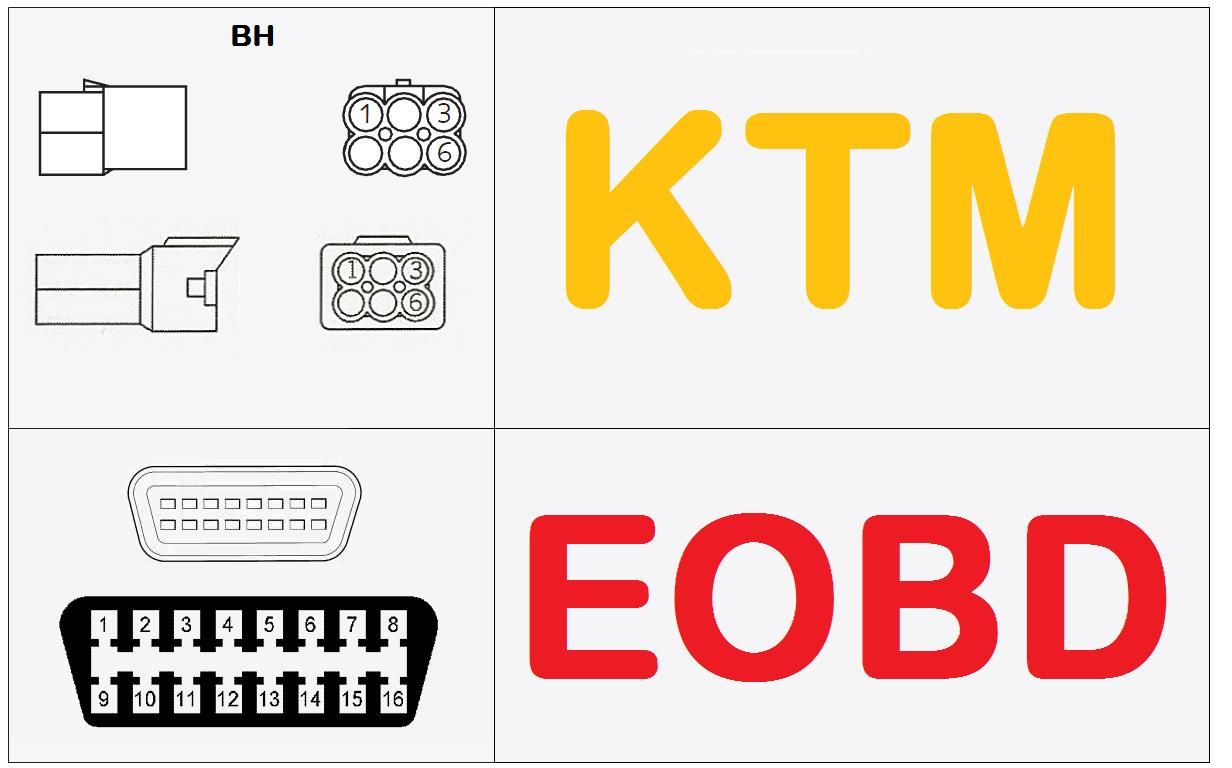

Was ist was:

Verfasst am : Mi, 9. Dez 2009, 14:54 Titel:

2006er EFI: KTM Stecker

hier ein paar Links, wenn man das Basteln anfangen möchte:
http://www.vagcomforum.de/index.php?showtopic=2908
http://www.blafusel.de/
http://www.hexcode.co.za/
http://www.obd-2.de/tech_au.html

Ein freundlicher TÜV-Prüfer zeigt vielleicht auch mal seine Adaptersammlung. Vielleicht kommt man so mal an eine Teilenummer.

Verfasst am : Mi, 9. Dez 2009, 15:09 Titel:

Verfasst am : Fr, 11. Dez 2009, 1:21 Titel:

mmhhh, ob J1850 oder SAE J2284 Protokoll? Keine Ahnung.
Für die aktuellen Lesegeräte egal, die können mehrheitlich beide Protokolle.
Ansonsten mal eben ein Scope anhängen und schauen, wie das Signal aussieht.
So soll J1850 aussehen:
http://www.auto-diagnostics.info/j1850

Stift 2 - J1850 Bus+
Stift 4 - Fahrzeug-Masse
Stift 5 - Signal Masse
Stift 6 - CAN High (J-2284)
Stift 7 - ISO 9141-2 K Ausgang
Stift 10 - J1850 Bus
Stift 14 - CAN Low (J-2284)
Stift 15 - ISO 9141-2 L Ausgang
Stift 16 - Batterie (+)-Spannung
